DRM для радиовещателей: Что это такое, кому это выгодно, для чего нужно и с чем его едят Часть 2. Создание аудитории слушателей. Радиоприемники.

В советское время скоординированная работа министерств Связи и Радиопрома обеспечивала население радиоприемниками на те диапазоны частот, на которых работало наше радиовещание. Это логично и разумно. К сожалению, с началом перестройки эта координация была разрушена, и созданием парка радиоприемников у населения стал заниматься дикий хаос частной торговли, одним из результатов которого стала почти полная потеря коммерческой привлекательности для радиовещания отечественного УКВ диапазона 66 – 74 МГц. Наши радиозаводы под натиском импортных приемников разорились и свернули свое производство, а хаотическая торговая сеть даже не задумывалась о наличии в продаже приемников с отечественным диапазоном. Таким образом, из-за отсутствия координации отечественные радиовещатели потеряли диапазон частот, где объективно можно было бы вести прекрасный радиовещательный бизнес.

Этот грустный пример наглядно иллюстрирует, что и при переходе на цифру, необходимо помнить, что технологическая цепочка радиовещания заканчивается не кончиком передающей антенны, а ухом слушателя! И наши органы чувств сами по себе не умеют принимать радиоволны и слушать радиопередачи. Для этого необходимо, чтобы у населения были бы радиоприемники в массовом количестве, имеющие именно те функциональные возможности, которые необходимы для ведения эффективного и коммерчески прибыльного радиовещания. И само собой это не произойдет. И что создание парка цифровых радиоприемников необходимо брать в руки министерству связи и самим радиовещателям!

Цифровой мультисистемный интерактивный радиоприемник. Такого еще в радиовещании не было. Однако, если мы хотим, чтобы DRM вещание себя окупало, да еще и приносило прибыль, необходимо очень качественно выполнить все требования, к нему предъявляемые.

Необходимо, чтобы цифровой радиоприемник стал бы у взрослого населения страны любимой игрушкой, такой же, как у молодежи сейчас стали мобильные телефоны!

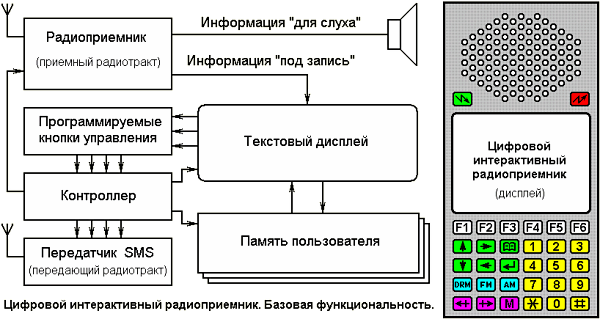

Базовая функциональность. Радиоприемник имеет в своем составе приемный вещательный радиотракт (на текущий момент развития процессоров обработки сигнала его более рационально делать аналоговым с ФАПЧ, поскольку 70% производительности процессора расходуется на автоподстройку и демодуляцию в реальном времени, а это большое энергопотребление, которое невозможно обеспечить в переносных и, тем более, карманных конструкциях), сигнальный процессор декодирования DRM последовательности, оконечный УМЗЧ звукового тракта с выходом на динамик и наушники, контроллер с дисплеем и пользовательской памятью на несколько (десятков, сотен, тысяч) страниц принятого текста, с памятью для хранения частотного расписания радиостанций, с пользовательской записной книжкой, и с клавиатурой, позволяющей слушателю участвовать в радиоиграх, оперативных опросах общественного мнения, викторинах и розыгрышах, задавать вопросы ведущим и гостям студии. В качестве обратного канала «слушатель – радиостанция» используется встроенный в радиоприемник блок передачи SMS сообщений от мобильного телефона с соответствующим приемо-передающим радиотрактом. В качестве «обратного адреса» может быть использован серийный, идентификационный номер радиоприемника, зашитый в ПЗУ его контроллера.

Зеленая кнопка с молнией вниз — Запоминание в пользовательской памяти текстовой части заинтересовавшей рекламной или музыкальной информации с автоматическим запоминанием даты, времени, названия радиостанции и заголовка рекламного ролика. При блокировании клавиатуры (перед тем, как положить приемник в карман и слушать его на наушники) этой функцией наделяются все клавиши. Чтобы можно было, в случае появления интереса, нажать не глядя на любую кнопку.
Красная кнопка с молнией вверх — отправка набранного на экране SMS сообщения или выбранного варианта ответа при радиоигре, викторине и при опросе общественного мнения.
F1 — F6 — программируемые кнопки в зависимости от режима приемника и принимаемой программы. К примеру, при радиоиграх, викторинах или опросах общественного мнения — выбор вариантов ответов, предложенных слушателям и отображенных на дисплее. Программирование этих кнопок осуществляется ведущим DRM радиостанции, на которую настроен радиоприемник. При включении режима перестройки приемника по частоте, можно запрограммировать функциональные кнопки F1 — F6 на выбор шести любимых радиостанций в любом принимаемом диапазоне частот (DRM, FM, AM). Когда же частота выбрана и приемник настроен на DRM радиостанцию, эти кнопки «отдаются» для дистанционного программирования ведущему радиостанции, и на дисплее (над кнопками) отображается соответствующая индикация их назначения.
Четыре зеленых кнопки со стрелочками — перемещение курсора по тексту на дисплее.
Зеленая кнопка с угловой стрелкой вниз-влево — выбор чего-либо на экране («Enter»).
Зеленая кнопка с раскрытой книгой — вызов главного меню радиоприемника. В том числе, вход в пользовательскую записную книжку, в базу данных заинтересовавших сообщений, запомненных из эфира с возможностью поиска и редактирования текстов сообщений.
Голубые кнопки DRM, FM, AM — выбор режима работы радиоприемника и диапазонов радиоприема. В случае FM должны выбираться все 4 УКВ диапазона: 65,8 — 74; 76 — 90; 87,5 — 100 и 100 — 108 МГц. Причем первым должен указываться отечественный диапазон 65,8 — 74 МГц. Необходим также как автоматический, так и ручной (с приоритетом ручного) выбор стандарта стереокодирования – с полярной модуляцией или с пилот-тоном). При прямом наборе частоты включение нужного диапазона должно производиться автоматически.
Для АМ и DRM приема указываются все вещательные диапазоны от 0,144 до 26,1 МГц с общепринятыми названиями: LW, MW, SW: 100m, 90m, 75m, 60m, 49m, 41m, 31m, 25m, 21m, 19m, 16m, 13m, 11m. При переключении диапазонов приемник настраивается на последнюю прослушанную станцию в этом диапазоне, а при отсутствии таковой, на начало диапазона (МГц): 0,144; 0,522; 2,9; 3,2; 3,9; 4,7; 5,9; 7,1; 9,4; 11,6; 13,6; 15,0; 17,5; 21,45; 25,65.
Сиреневые кнопки с перечеркнутыми стрелками — перестройка приемника по частоте. При этом на дисплее отображается линейная шкала выбранного диапазона с делениями и перемещающейся стрелкой, а над ней отображается номинал частоты в числовом виде. Перестройка приемника в отечественном УКВ диапазоне должна вестись с шагом в 30 кГц, а в остальных УКВ диапазонах с шагом 100 кГц. Перестройка в диапазонах LW и MW должна быть непрерывной с шагом в 9 кГц от 0,144 до 1,8 МГц, а в диапазонах SW непрерывной с шагом в 5 кГц от 2,9 до 26,5 МГц. При этом, в диапазонах SW необходимо предусмотреть в меню настройки дополнительную функцию — фиксированный сдвиг частоты на 2,5 кГц, поскольку многие иновещательные АМ радиостанции для увеличения энергетики сигнала используют вместо двухполосной АМ, однополосную с 70-ю процентами несущей, которая в АМ приемнике звучит точно также, как и обычная АМ, но занимает в эфире меньшую полосу и принимается лучше со сдвигом частоты на середину спектра сигнала.
Сиреневая кнопка с буквой М — запоминание частоты настройки (прямой вызов меню памяти и частотного расписания DRM радиостанций).
Желтые кнопки с цифрами и значками звездочка и решетка (а также с непоказанными на рисунке буквами русского и латинского алфавитов и знаками) — аналог клавиатуры мобильного телефона, — прямой набор номинала принимаемой частоты и набор текстов SMS сообщений.
Дисплей — графический, с возможностью отображения меню управления радиоприемником, текстовых сообщений, набора текстов SMS сообщений, рабочих частот, графических шкал настройки по каждому диапазону, текущего времени, режима будильника, календаря, бегущей строки RDS сообщений FM радиостанций, графика суточных включений приемника, вплоть до программы передач на неделю вперед. Принципиально, что на дисплее должно отображаться помимо местного времени, еще время UTC и местное время в различных часовых поясах, поскольку DRM радиовещание носит всемирный характер и иногда нужно знать местное время той страны, радиостанция которой прослушивается. Разумеется, все эти режимы нужно вызывать с помощью меню и иметь возможность самостоятельно настраивать «рабочий стол» дисплея приемника под индивидуальные вкусы слушателя. Объем отображаемого текста во все поле дисплея, при среднего размера символах, должен быть 480 — 640 символов. При крупных символах — не менее 360. Контроллер дисплея должен позволять отображать информацию с автоматическим изменением контраста при изменении внешней освещенности, ориентируясь на взрослых пользователей с не очень хорошим зрением. И принципиальное требование — дисплей должен быть черно—белым с подсветкой в темноте, и позволять легко читать на нем информацию, как при сумеречном освещении, так и при освещении прямыми солнечными лучами в ясный летний день. Увы, но цветные дисплеи при всей своей красивости крайне неудобны в эксплуатации и не обеспечивают при освещении прямыми солнечными лучами главное качество любого дисплея — читабельность информации.
Интерфейс приемника к компьютеру — USB.

Описанная базовая функциональность обеспечивает максимально эффективное участие слушателей в радиопередачах, соответственно — высокое доверие своим любимым радиостанциям и, как прямое следствие – высокую эффективность рекламы.

Эксплуатационные типы радиоприемников. Поскольку люди слушают радио в различных условиях, да и аудитория неоднородна, слушателей не сможет удовлетворить один единственный тип радиоприемника. Радиоприемников потребуется выпустить целый ряд, под различные места установки и потребительские условия. Минимальный ряд радиоприемников должен быть таким: автомобильный, трансляционный, настенно-настольный, встраиваемый, компьютерный, носимый, карманный, мобильный. Возможны также и иные варианты радиоприемников, например туристический — в прочном пылевлагозащищенном корпусе с возможностью зарядки аккумуляторов от ручного привода или миниатюрного ветроэлектрогенератора, экспедиционный — то же, что и туристический, но еще и с возможностью получения персональных сообщений, передачи сигнала бедствия в спутниковую систему Коспас—Sarsat и с радиомаяком на частоту 121,5 МГц для привода поискового вертолета, имеющий свою резервную литиевую батарею. Как говорится — любой каприз за Ваши деньги!

Автомобильный. Его нужно производить на первом этапе создания парка приемников. Этому способствуют четыре определяющих аспекта:

• гарантированная востребованность, — они по договору встраиваются в автомобили;

• при междугородних переездах можно во время всего пути слушать одну и ту же станцию;

• относительно высокая цена приемника «растворяется» на фоне стоимости автомобиля;

• неизбежно повышенное потребление энергии процессорным блоком обработки сигнала несущественно при наличии в автомобиле мощного аккумулятора, постоянно подзаряжаемого генератором. Помнится, в давние времена, в автомобиле энергии хватало и для питания ламповых радиоприемников!

Трансляционный. Предназначен для использования на пассажирском транспорте, к примеру, на железнодорожном, морском, речном. Сигнал с таких радиоприемников подается в трансляционную сеть транспортного средства, для прослушивания всеми пассажирами. Конструктивные требования к таким приемникам нужно разрабатывать совместно с соответствующими ведомствами, чтобы приемники легко встраивались в уже имеющуюся на транспортных средствах трансляционную аппаратуру. Возможно также добавление специфических возможностей к их базовой функциональности. Ну, например, передача персональных текстовых сообщений начальнику поезда или капитану судна. Внедрение таких приемников на транспорте позволит корпоративным DRM радиокомпаниям этих отраслей очень быстро получить коммерческую аудиторию слушателей! Второе применение — в радиоузлах крупных промышленных предприятий, ВУЗ—ов, школ, небольших поселков, пионерских лагерей.

Оба эти приемника могут быть разработаны и внедрены в рамках государственных программ. Причем, автомобильный приемник быстро себя окупит, поскольку у людей, покупающих автомобили, деньги есть. А трансляционных приемников потребуется не так уж и много, так, что финансирование и здесь не будет слишком большим.

Настольно-настенный. Необходим для создания слушательской аудитории в сельской местности, впрочем, при строгом простом дизайне, он будет востребован и как офисный, имеющий при полной базовой функциональности встроенное, без дополнительных адаптеров, сетевое (˜220 В) питание, и форму корпуса, удобную, чтобы повесить на стенку, поставить на стол или взять в руки. Все мы хорошо помним громкоговорители трансляционных радиоточек и именно в этот размер и стоит укладываться конструкторам. Ну, к примеру: 240 х 160 х 80 мм. Причем передняя панель, расположенная вертикально, имеет размер 240х160 и расположена может быть в зависимости от дизайна как в ширину, так и в высоту. А поскольку качество звучания приемника впрямую зависит от объема его корпуса, то форма его должна быть классической, прямоугольной, без дизайнерских излишеств.

Встраиваемый. Необходимость в таком модуле часто возникает при комплектовании различной аппаратуры комплексного характера. Когда берутся различные функциональные модули и из них набирается некий комбайн. Ну, к примеру, широко распространенные бытовые музыкальные центры. Или кухонная плита с будильником, часами, телевизором и радиоприемником для пущего закабаления женщины, что б она не только знала свое место, но и сама бы с большой охотой стремилась в него!

Для разработки и производства в России перечисленных пяти типов приемников в настоящее время существует вся элементная база и их разработка и производство — дело техники и финансирования. И еще нужно, чтобы кто-то четко сформулировал идеологию всей системы, — чего нужно разрабатывать. А для этого, как раз, написана эта серия статей, и ведет свою деятельность фирма «Радиовещательные технологии».

Компьютерный. Компьютерная карта, имеющая в составе радиотракт, DSP процессор, контроллер. Терминал, интерфейс, динамик и вся остальная функциональность обеспечивается средствами компьютера и программным обеспечением.

Носимый. Приемник, имеющий одну ручку для переноски и (или) ремень через плечо. Ориентировочный габарит 270х170х70 мм. Предназначен для качественного прослушивания радиопередач в небольших загородных поездках, когда его ремень можно перекинуть через плечо и слушать музыку или радиопередачи на ходу или на пикнике. Также хорош, как дачный вариант. Питание комбинированное. Встроенный сетевой блок питания (˜220 В), плюс 4 или 6 мощных элементов (по нашей классификации типа 373). Аккумулятор здесь не нужен, поскольку с батарейным питанием такой приемник используется не регулярно, а от случая к случаю.

Карманный. Название говорит само за себя. Ориентировочный размер: 165х105х30 мм. Ни о каком музыкальном качестве звучания на встроенный динамик при столь малом размере корпуса уже говорить не приходится. Лучше его слушать на наушники. Предназначен для того, чтобы слушать новости и радиопередачи, преимущественно, разговорные, взяв его с собой в командировку, в отпуск, бросив в портфель, чтобы продемонстрировать студентам и рассказать, что кроме музыкальных FM радиостанций в мире радиовещания есть еще много чего интересного! Ну, и при желании его можно положить и во внутренний карман пиджака и слушать на наушники. В общем, это штучка для фанатов радиовещания зрелого возраста и для пенсионеров. А по сему, шрифт на дисплее должен быть покрупнее, а сам дисплей — в половину площади передней панели приемника. Кнопки — под ним, а вторая половина передней панели — динамик. Питание — 4 или 6 аккумуляторов АА (размер 316 элемента) с встроенным зарядным устройством и внешним сетевым адаптером.

Мобильный. Размером с мобильный телефон. Молодежная игрушка для радиослушателей-фанатов музыкальных радиостанций, которые участвуют во всех радиоиграх, розыгрышах, звонят в студию, заказывают песни, передают поздравления, и жить без любимой радиостанции не могут. Для них такой приемник будет ошеломляющим подарком! Вот тут вся его базовая функциональность будет использоваться на всю катушку! И поскольку зрение у молодежи, как правило, хорошее, то и шрифт на дисплее можно применить мелкий, и дисплей — цветной (не важно, что плохо видно, зато красиво!). Все эксплуатационные характеристики, как у мобильного телефона. Встроенного динамика нет. Слушаем на наушники. И самый кайф — встроенные SMS-ки!!! А ведь несложным софтом на радиокомпании можно реализовать для таких слушателей и систему виртуальных подарков, и систему приоритетов для первоочередного прочтения в эфире их SMS-ок!!! И почетные слушательские звания присуждать, отображаемые на рабочем столе дисплея радиоприемника!!! — Играй — не хочу!!! И рекламе на таком радио фанаты будут верить, как маме родной!!!

Для реализации носимого карманного и мобильного цифровых мультисистемных интерактивных радиоприемников необходимо дальнейшее усовершенствование существующих DSP процессоров с целью снижения их энергопотребления. Увы, но это еще пока технически не осуществимо и существующие батарейки не могут обеспечить аппетиты процессоров. Поэтому создавать парк новых радиоприемников у населения нашей страны будем первыми пятью типами, помня, что настоящий расцвет коммерческого применения интерактивного цифрового радиовещания наступит немного позже. Технологии DSP процессоров развиваются. Развиваются и технологии увеличения энергоемкости батареек. Ждем-c!

Разумеется, цифровые радиоприемники нужно будет не только разработать и начать производить в массовом масштабе, но и разрекламировать на всю страну. Делать это нужно либо за деньги федеральной программы перехода на цифровое радиовещание, либо за счет радиовещателей, понимая, что бесплатно рекламируя радиоприемники и их производителей, мы сами создаем для себя аудиторию слушателей. И не грех в это вложиться. Заодно бизнес наших производителей поднимем. А вот повесить продвижение цифровых приемников на производителей или на торговую сеть, как это было принято до сего дня включительно, — это погубить весь проект. В этом случае мы дождемся лишь того, что со временем дешевые китайские приемники полностью заполонят нашу торговую сеть и мы будем довольствоваться «крошками со стола международного бизнеса», а цифровое радиовещание получим не такое, которое хотим, а как всегда то, которое получилось, по принципу «жри, что дают». И в который уж раз утвердим принцип материализма, что идеи и проекты — дело вторичное, а ждем мы материального внедрения из-за границы. Которая, по словам Остапа Бендера, обязательно нам поможет!

Так, может быть, пора поставить лошадь впереди телеги и сказать, что сначала идея, проект, чертеж, а лишь потом деталь и изделие? И признать, что в вопросах развития первична-таки идея. И фраза «В начале было Слово!» — должна в конце-концов зазвучать на пространстве в одну шестую часть суши. И сделать в данном проекте то, что задумано, а не довольствоваться тем, что кое-как, само собой, случайно получилось.
